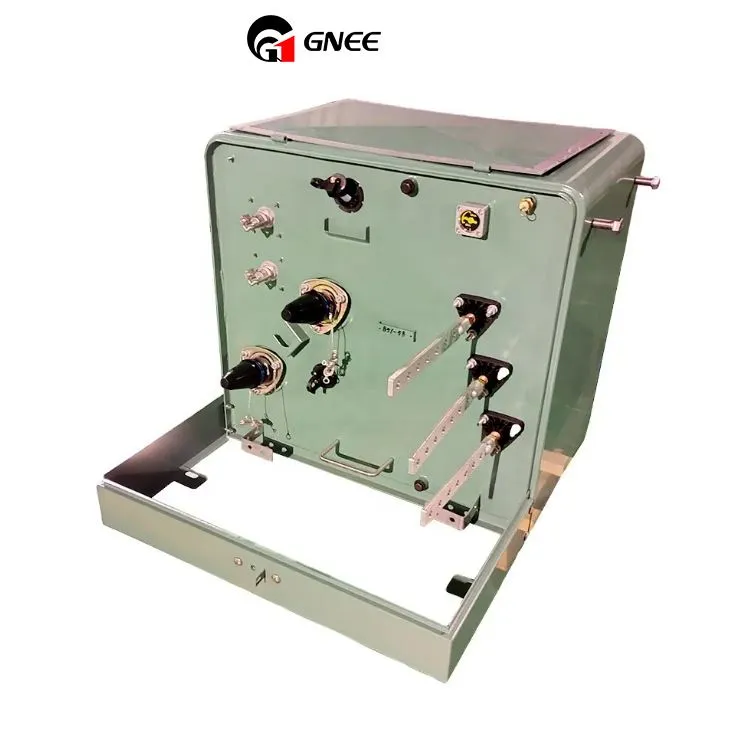

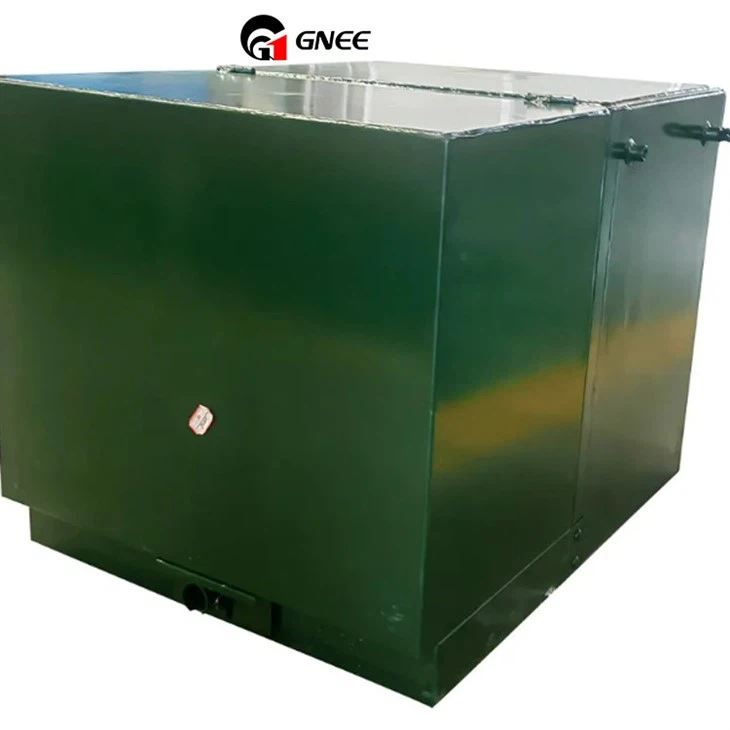

Padmount-nestetäytteiset muuntajat valmistetaan sovellettavien IEEE-standardien mukaisesti. Muuntajat tarjotaan joko mineraaliöljyllä tai vähemmän syttyvällä siemenöljyllä. Ensiöjännitteet 2,4 kV - 69 kV 75 - 20 kVA, 000 kVA, 600 - 25 kV toisiojännitteet ovat saatavilla.

3-vaihePadilla asennettavat muuntajat, käytettäväksi maanalaisissa sähkönjakelujärjestelmissä, soveltuvat parhaiten kaupallisiin sovelluksiin julkisilla alueilla ja joissa tarvitaan maanalaista palvelua. Nämä muuntajat täyttävät nykyaikaiset suunnitteluvaatimukset joustavuuden suhteen ja tarjoavat visuaalisesti miellyttävän asennuksen. Rakentaminen mahdollistaa asennukset paikkoihin, joihin yleisö pääsee käsiksi ilman suojaavaa aitaa tai holveja. Vakiokokoiset nestetäytteiset koot vaihtelevat välillä 75–5000 kVA ja valinnaiset kVA-arvot jopa 20 000 kVA.

Ominaisuudet:

UL listattu
Tehtaan keskinäinen listausvaihtoehto
Korkea hyötysuhde DOE 2016 -standardien mukaan
Suljettu säiliörakenne
Mineraaliöljy tai vähemmän syttyvä siemenöljy
Korkeammat vakioimpulssitasot kuin kuivatyyppisissä yksiköissä
Itsejäähdytetyt ylikuormitusominaisuudet
Kupari- tai alumiinikäämit
Ensisijaiset kiinnitysvaihtoehdot
Ylijännitesuojan vaihtoehdot
Toissijainen väyläliitäntävaihtoehto

10kva-500kvayksivaiheinen alustaasennettu muuntaja
Nimelliskapasiteetin kapasiteetti (kVA)	Korkea Jännite (v)	Pieni jännite (v)	Yhteyssymboli	Vakio	Oikosulkuimpedanssi (%)	Tehokkuus (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Padmount Transformers

dry type pad mounted transformer oil filled pad mounted transformer

Miksi valita GNEE Pad Mounted Transformer?

Korkealaatuinen
GNEE-alustalle asennettu muuntaja, jossa on ul/cul, CSA-sertifikaatti ja tarkastusraportit kansainvälisiltä kolmannen osapuolen valtuutetuilta organisaatioilta, kuten SGS, CESI, IEEE jne.

GNEE-alustalle asennetun muuntajan käyttötapaukset
Monia GNEE-alustalle asennettuja muuntajia Amerikassa käytetään tehtaissa, rakennuksissa, hotelleissa, kaupallisissa asuinalueilla, uusiutuvassa energiassa ja energian varastointiteollisuudessa.

Nopea toimitus ja varasto
Patja-asennetun muuntajan toimitusaika on 8-10 viikkoa, varastossa on joitain tavallisia tyynymuuntajia.

Soveltamisalat

residential pad mounted transformer

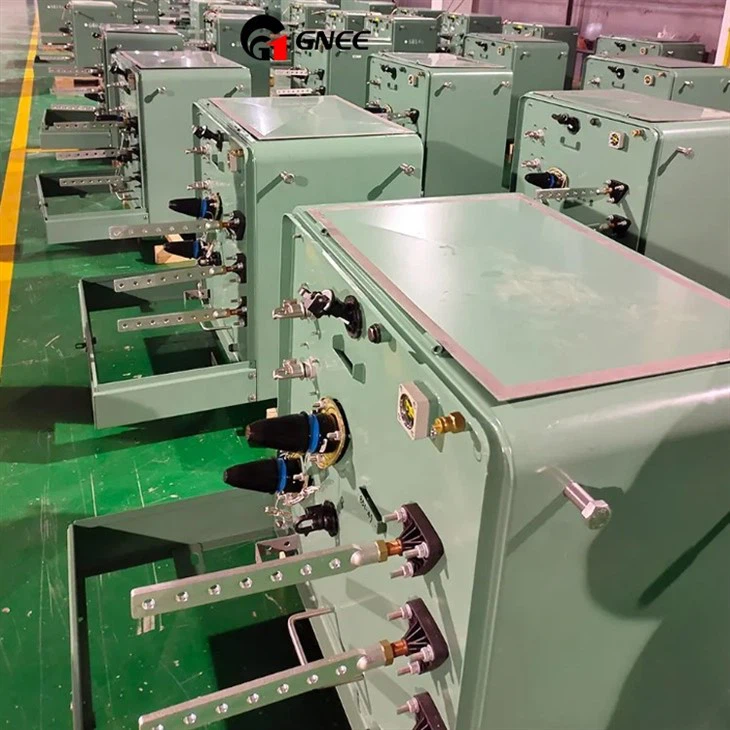

gNEE-tehtaamme

three phase pad mounted transformer

Pakkaus & toimitus

3 phase pad mounted transformer

single phase pad mounted transformer

testaa creatificate

single phase pad mounted distribution transformers

näyttelykuvia

pad mounted residential transformer

asiakkaan vierailun tapaus

pad mounted electrical transformer

gNEE-tiimit

pad mounted distribution transformers

GNEE terästä

GNEE Electrical Group Co., Ltd. on teknologiaan perustuva yritys, joka on erikoistunut kuivatyyppisten muuntajien, tehomuuntajien, suur- ja pienjännitekojeistojen ja niihin liittyvien tuotteiden tutkimukseen ja kehittämiseen, tuotantoon, myyntiin ja huoltoon. Tehtaamme voi tarjota täyden valikoiman jakelumuuntajia.
