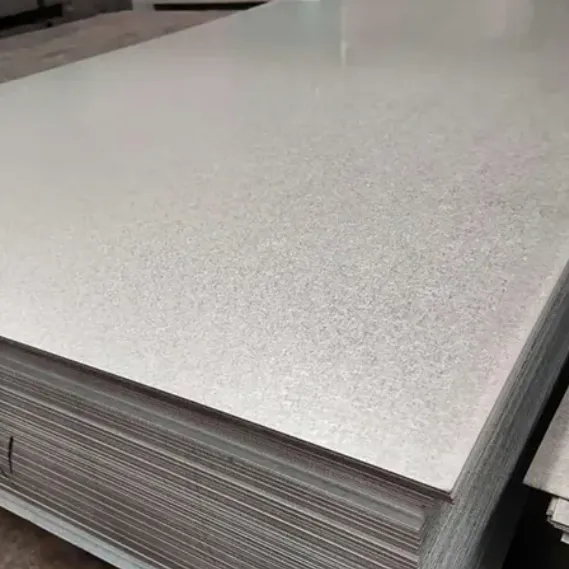

DX51D galvanoitua terästäon suosittu vähähiilinen{0}}teräs, jota käytetään laajalti rakentamisessa, autoissa ja kodinkoneiden valmistuksessa erinomaisen korroosionkestävyyden, joustavuuden ja kestävyyden ansiosta.
Sen sinkkipinnoitteet (Z, ZF, ZA, AZ, ZM) suojaavat ruostetta ja ankaria ympäristöolosuhteita vastaan, joten se sopii sekä rakenteellisiin että koristeisiin.
Mikä on DX51D?
DX51D on EN 10346 -standardin mukainen kuumasinkitty-vähähiilinen{2}}teräslaatu. Se on suunniteltu ensisijaisesti kylmämuovaussovelluksiin, ja se tarjoaa korkean plastisuuden, sitkeyden ja hitsattavuuden.
Nimitysten erittely:
D: Kylmä{0}}muovattava teräs
X: määrittelemätön valssaustila (kuuma-valssattu tai kylmävalssattu-)
51: Teräsluokan sarjanumero; suuremmat luvut (52, 53, 54) osoittavat parempaa muovattavuutta
D: Kuumasinkity{0}}pinnoite
+Z, +ZF, +ZA, +AZ, +ZM: Pinnoitetyypit
Vertailu DX52D:hen
DX52D on samanlainen kuin DX51D, mutta sillä on suurempi sitkeys ja venymä, mikä tekee siitä paremmin soveltuvan monimutkaisiin muovausprosesseihin. DX51D on ihanteellinen vakiomuovaussovelluksiin, joissa kohtalainen joustavuus ja korroosiosuoja ovat riittävät.
Vastaavat teräslaadut alueittain
| Alue | Vakio | Vastaava arvosana |
|---|---|---|
| Euroopassa | EN 10346 | DX51D |
| USA | ASTM A653 | A653/A653M luokka B |
| Japani | JIS G3302 | SGCC |
| Kiina | GB/T 2518 | Q195/Q235 |
| Intia | IS 277 | IS 277 |
| Saksa | DIN EN 10130/1623 | 1.0322, 1.0335, DC01, DC04, DD11, DD13 |
Materiaalinumerot:
1.0917: Perustuu standardiin EN 10027-2
1.0226: Yleisimmin käytetty DX51D:lle standardin EN 10346 mukaisesti
DX51D Kemiallinen koostumus
| Elementti | Suurin sisältö (%) | Huomautuksia |
|---|---|---|
| Hiili (C) | 0.18 | Varmistaa hyvän muovattavuuden ja hitsattavuuden |
| Pii (Si) | 0.5 | Parantaa voimaa |
| Mangaani (Mn) | 1.2 | Lisää sitkeyttä |
| Fosfori (P) | 0.12 | Ohjattu haurauden välttämiseksi |
| rikki (S) | 0.045 | Matalat tasot ylläpitävät sitkeyttä |
| Titaani (Ti) | 0.3 | Hapettumisenestoaine ja viljanjalostaja |
Mekaaniset ominaisuudet
| Omaisuus | Arvo | Yksiköt |
|---|---|---|
| Vetolujuus (Rm) | 270-500 | MPa |
| Venymä (A %) | ≥22 | % |
| Pinnan kovuus | Matalasta kohtalaiseen | HV |
Ominaisuudet:
Erinomainen korroosionkestävyys sinkkipinnoitteilta
Korkea muovattavuus ja sitkeys taivutukseen, meistamiseen ja kylmämuovaukseen
Pitkä{0}}kestävyys vaativissa olosuhteissa
Hyvä hitsattavuus asianmukaisin varotoimin pinnoitetuille pinnoille
Pinnoitetyypit ja paksuus
| Pinnoite | Koostumus | Paksuus (μm) | Sovellus |
|---|---|---|---|
| Z | Puhdasta sinkkiä | 5–42 | Katot, verhoukset, autonosat |
| ZF | Sinkki-rauta (sinkitty) | 5–12 | Maalatut autopaneelit, kodinkoneet |
| ZA | Sinkki{0}}Alumiini (95/5) | 5–33 | Rannikkorakenteet, verhoukset |
| AZ | Alumiini-sinkki (55/43,5) | 9–33 | LVI, katto, teollisuuskoneet |
| ZM | Sinkki-Magnesium | 4–20 | Laivarakenteet, autojen osat |
Esimerkkejä pinnoitteen painosta (g/m², molemmilla puolilla):
Z275: 275 g/m²
Z200: 200 g/m²
ZA130: 130 g/m²
AZ150: 150 g/m²
Pintakäsittelyt
| Hoito | Tarkoitus | Paras |
|---|---|---|
| Kromaatti (+C, +S) | Parannettu korroosionkestävyys | Ulkorakenteet, katto, seinäpaneelit |
| Fosfaatti (+P, +Q, +T, +V) | Maalaa{0}}valmis pinta | Autojen koriosat, kodinkoneet |
| Öljy (+O) | Väliaikainen ruostesuojaus | Leimaus, taivutus, pinnoitus toimituksen jälkeen |
| Käsittelemätön (+M) | Mukautettu käsittely | Valmistajat levittävät omia pinnoitteita |
Pintalaatuvaihtoehdot:
Vakio: Pieniä puutteita, sopii rakenteelliseen käyttöön
Parannettu: Vähemmän vikoja, parempi maalaamiseen/viimeistelyyn
Korkea: Lähes virheetön, ihanteellinen koriste- tai korkealuokkaisiin-pinnoitteisiin
Tuotteet Sovellukset
Rakenne: Katto, seinäverhous, vesikourut, saumaus
Autot: Auton koripaneelit, alavaunut, maalatut komponentit
Kodinkoneet: pesukoneet, jääkaapit, ilmastointilaitteet
Teollisuuslaitteet: kanavat, LVI, koneet, varastosäiliöt
Tuotteiden muodot ja koot
| Lomake | Paksuus (mm) | Leveys (mm) |
|---|---|---|
| Arkkia | 0,3–3,0 | 1520 asti |
| Kelat (kylmä{0}}valssatut) | 0,2–6,0 | 600-1500 |
| Kelat (kuuma{0}}valssatut) | 3,0–12,0 | 600-2000 |
DX51D galvanoitu teräs on monipuolinen, korroosionkestävä-vähähiilinen{2}}teräs, joka soveltuu rakentamiseen, autoihin, kodinkoneisiin ja teollisuussovelluksiin.
Useiden pinnoitusvaihtoehtojen ja pintakäsittelyjen ansiosta DX51D tarjoaa pitkäkestoisen-suorituskyvyn, erinomaisen muovattavuuden ja luotettavan korroosiosuojan, joten se on ensisijainen valinta sekä tavallisiin että erikoisprojekteihin.
Q1: Mitä nimitys "DX51D+Z" tarkoittaa?
A:Tämä on tavallinen eurooppalainen (EN) nimitys kuumasinkitylle{0}}teräslaadulle:
DX:Osoittaa, että se on amuodostaen terästäensisijaisesti kylmämuovaussovelluksiin.
51:Numeerinen tunnus, joka määrittelee perusteräksen, jonka myötöraja on tyypillisesti ≤ 280 MPa ja jonka mekaaniset ominaisuudet sopivat muovaukseen.
D:Tarkoittaasitkeys taso. "D" tarkoittaa "Drawing" -laatua, mikä osoittaa hyvästä erittäin hyvään sitkeys syvävetosovelluksia varten.
+Z:Määrittää pinnoitteen:kuumasinkitty-sinkkipinnoitteella.
Q2: Mitkä ovat sen ensisijaiset mekaaniset ominaisuudet?
A:Standardin EN 10346 mukaan tyypilliset ominaisuudet ovat:
Tuottovoima (Re):Yleensä 140 - 300 MPa (Huomautus: mitään erityistä vähimmäisarvoa ei vaadita; se perustuu muovattavuuden perusteräskemiaan).
Vetolujuus (Rm):270 - 500 MPa.
Venymä (A₈₀):Tyypillisesti ≥ 22 % - 26 % (vähimmäismäärä riippuu paksuudesta). Tämä suuri venymä on avain sen muovattavuuden kannalta.
Se ei ole korkea{0}}luja teräs.Sen arvo on sen erinomainen muovattavuus ja korroosionsuoja.
Q3: Mikä on "Z"-pinnoite ja mitkä ovat tyypilliset pinnoitteen painot?
A:"Z" tarkoittaa amassiivinen sinkkipinnoitelevitetään jatkuvalla kuumasinkitys{0}}prosessilla. Pinnoitteen paino määritellään päätteellä (esim. Z140, Z275):
Esimerkki - DX51D+Z140:Pinnoitteen kokonaismassa vähintään 140 g/m² (noin . 20 µm per puoli, yhteensä 40 µm). Yleiset koodit ovat Z100 (kevyt), Z140 (vakio), Z200/Z225 (raskas) ja Z275 (erittäin raskas vaikeisiin ympäristöihin).
Q4: Mitkä ovat DX51D+Z:n pääsovellukset?
A:Se on työhevosteräs yleiseen valmistukseen, jossa tarvitaan korroosionkestävyyttä ja muovattavuutta, muttaei korkea rakenteellinen lujuus. Yleisiä käyttökohteita ovat:
LVI-kanavat ja komponentit.
Laitteiden kotelot (pesukoneet, kuivausrummut, kotelot).
Kevyt rakennuspaneelit ja -profiilit.
Yleiset metallikaapit, kotelot ja kevyet huonekalut.
Maatalous- ja teollisuuskontit.
